太神奇了!力也能“隔空”测量!!

这几天只要打开手机,各种世界杯的新闻接踵而来。因为世界杯,人们开始认识卡塔尔,这个面积不大,人口不多,却非常富有的国家。除了球员与球赛外,这届世界杯的壕也是大家关注的热点,高额奖金、街道路面空调等。

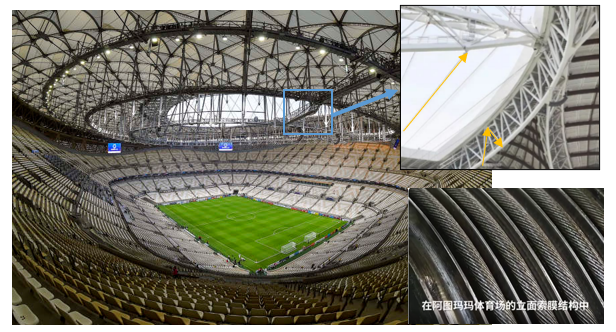

在其他人都在关注卡塔尔的球赛与路面时,让我们抬头看一看卡塔尔体育馆的天。体育馆顶部多采用拉索结构,拉索主要用来承受建筑主体工程中部分结构体拉力的重要材料构件。

建筑的摆设布局中度可信度描述已自动生成

这种拉索结构的张力对整个建筑的寿命及安全非常重要。建筑施工以及后期建筑健康监测都需要对拉索拉力进行评估。

挑战:如何实现高效准确的拉力测量

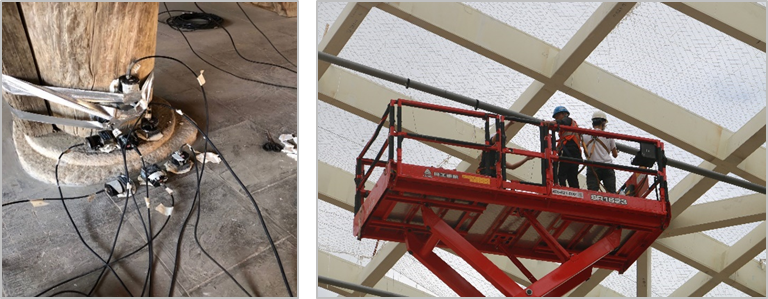

因拉索结构在建筑中的优势,越来越多的建筑使用拉索结构。为了监测建筑的安全稳定性,拉索结构性能尤为重要。施工过程中拉索拉力不能太大,也不能太小。这就对拉索拉力测试提出了更高的要求。传统的加速度传感器拉力测试面临挑战:

1.需粘贴被测点,多点测试布线繁复;

2.因布线多对建筑结构施工运维干扰大;

3.需要辅助工具高空作业;

4.不同测点需重新移动粘贴笃定传感器,测试效率低无法实现快速测量;

如图片无法显示,请刷新页面

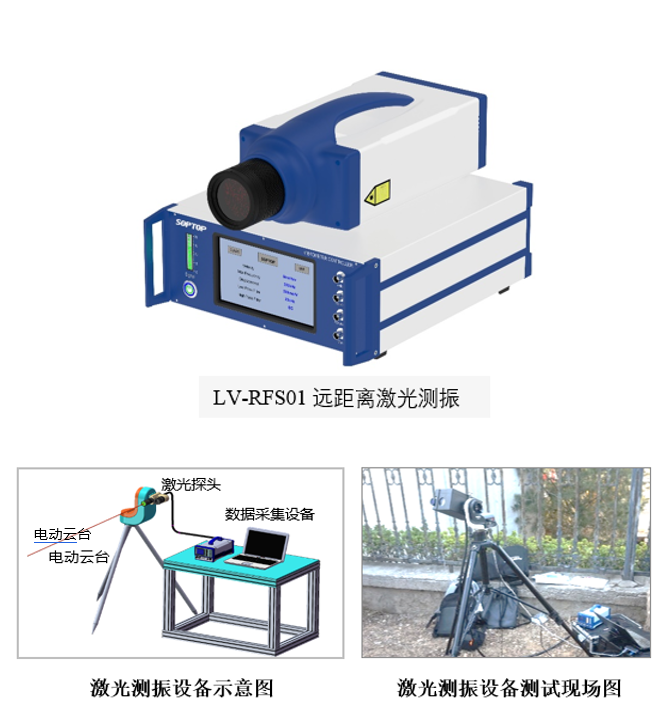

解决方案:智能化“隔空测力”检测系统——搭载舜宇智能光学非接触式激光测振仪

1.无需布线“隔空测量“,实现远距离测量;

2.对建筑结构施工运维几乎无干扰;

3.测试效率是常规接触式加速度传感器的6倍;

4.激光测振仪测试数据与加速度传感器差异≤1%;

5.测试不同位置只需操控电动云台,不需要辅助工具高空作业,不要粘贴传感器,将工人从繁琐的操作工序中解脱。

如图片无法显示,请刷新页面

1.基本原理:

1)这套技术如何从结构的振动测试计算出拉索索力?

图形用户界面描述已自动生成

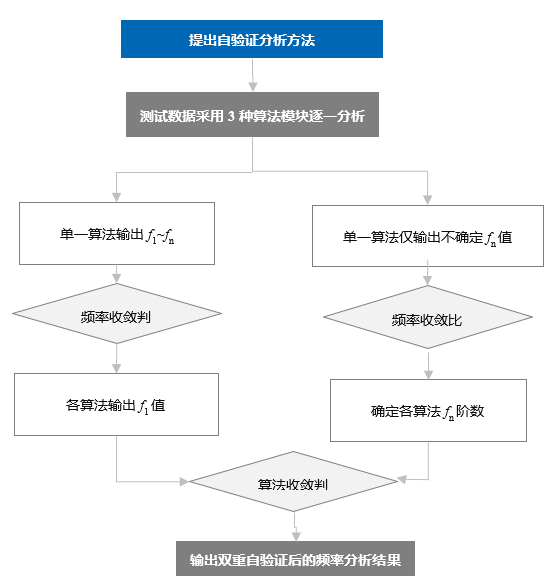

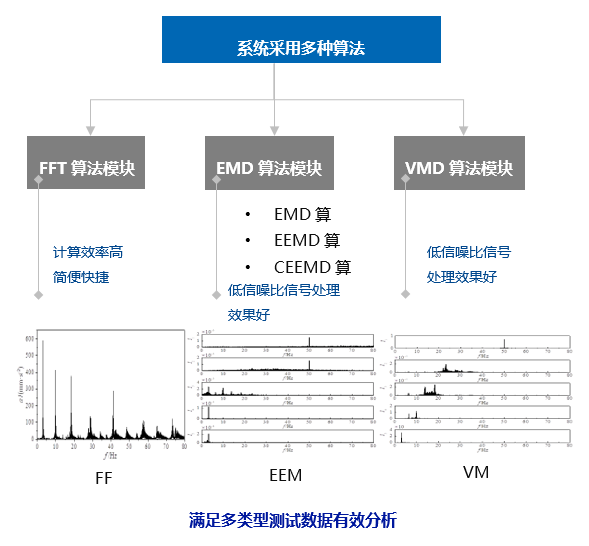

2)这套技术如何保证索力的测试结果准确?

如图片无法显示,请刷新页面

如图片无法显示,请刷新页面

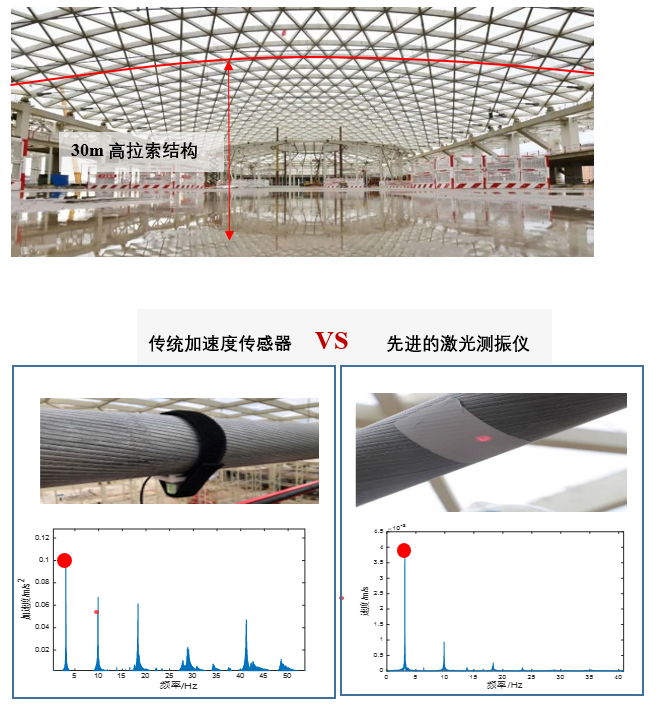

2.应用案例:某大型会议中心

激光测振仪比传统的加速度传感器,操作更简单,测试结果干扰更小。

如图片无法显示,请刷新页面

3.适用范围:因节点等导致的拉索中段集中质量;因索长/直径较小导致的抗弯刚度;因索两端非固结导致的弹性支撑等

这些情况,都可以非接触式“隔空测量”。激光测振仪索力测试,打开了测力新模式,赋予测力更加精准的感知能力,相信在舜宇智能光学激光测振仪团队和中冶建筑研究总院预应力团队的共同努力下,未来覆盖更多场景的全新智慧测量体验即将来临!
